一、引言

氣體滅火系統作為現代防火防災體系中重要的一環，因其滅火速度快、對設備損害小、適用于精密設備室和珍貴文物庫等特殊場所而得到廣泛應用。作為系統有效運行的關鍵組成部分，輸送管道和噴嘴的設計、制造、安裝、試驗及維護直接關系到滅火劑能否在規定時間、規定濃度、規定區域內達到滅火要求。本文圍繞氣體滅火系統中輸送管道與噴嘴的技術與工程要求，從標準依據、材料與結構、布置與敷設、連接與密封、承壓與強度、流體力學與阻力計算、噴嘴類型與性能、安裝與調試、檢測與驗收以及運行維護等方面進行系統性論述，旨在為設計、施工與維護人員提供參考與指導。

二、標準與規范依據

在討論具體要求之前，應明確適用的國家與行業標準。常見的規范包括但不限于：

• GB 50116-2013《自動滅火系統設計規范》（若有更新，按最新版本執行）；

• GB/T、NFPA（美國國家消防協會）相關規范中的氣體滅火系統要求（在國際項目或參考先進規范時采用）；

• 設備制造與材料標準，如壓力管道相關的GB/T標準及鋼管、不銹鋼管材質標準；

• 產品符合性認證、工廠生產許可及質量管理體系（如ISO9001）等。
  設計與施工應以最新、最適用的規范為準，并結合工程所在地的消防主管部門要求進行核審。

三、輸送管道的材料、規格與制造要求

材料選擇

• 管材應具有足夠的強度、韌性和耐腐蝕性。常用材料包括碳鋼（經防腐處理）、不銹鋼（如304、316）及耐壓合金管等。選材應考慮工作環境（溫度、濕度、化學介質）、滅火氣體性質（如惰性氣體或化學滅火劑）及系統工作壓力。

• 管道內壁應光滑，避免明顯毛刺或缺陷，以減小流阻與阻塞風險，防止滅火劑殘留或分解產物的滯留。

規格與壁厚

• 管道直徑、壁厚應依據系統所需流量、工作壓力及最大允許壓力、局部阻力計算結果確定。常用管徑從DN25到DN200不等，具體取決于箱體數量、噴嘴布置及供氣源能力。

• 壁厚應滿足機械強度與長期疲勞條件，并留有防腐、防磨損處理后的最小允許厚度余量。遇到高壓系統或長距離輸送，應適當增厚并進行強度計算與驗算。

制造與加工

• 管道制造應遵循相關焊接、彎管、法蘭連接標準。焊接應由合格焊工按焊接程序規范（WPS）執行，并進行焊縫無損檢測（如射線或超聲檢測）以確保焊縫質量。

• 彎頭、三通等配件應采用與管道同等級或更高標準的產品，避免存在薄弱環節。

• 管道在出廠前應進行水壓或氣壓試驗，檢驗?zāi)蛪盒耘c密封性，并出具檢驗報告。

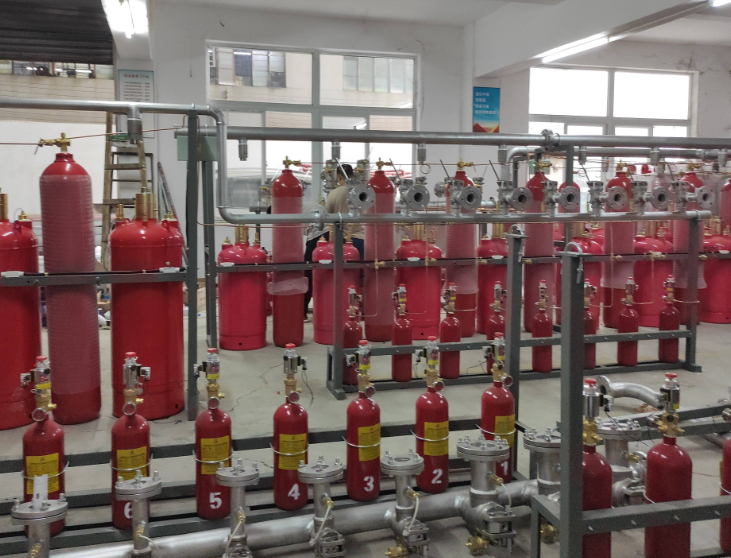

四、管道布置與敷設要求

布置原則

• 管道布置應確保滅火劑能以規定時間、規定濃度送至保護區每一處噴嘴。布局應盡量縮短輸送路徑，減少不必要的彎頭與節流件，合理分配管徑以平衡各支路流量。

• 應避免穿越易燃、易爆或腐蝕性強的區域；如必須穿越，需采取防護措施（隔熱、保護套、腐蝕防護等）。

• 管道布置應便于檢修、測壓與排水（若適用）。在垂直豎向布置時應考慮支撐與抗振措施。

支架與固定

• 管道支架應能承受自身重量、介質壓力、熱脹冷縮及地震作用的綜合荷載，支撐間距應符合設計規范，不得有過度懸垂。

• 支架與固定件應采用防腐材料或經防腐處理。固定方式應避免應力集中，需預留一定熱脹冷縮變形空間。

• 對于易產生振動的管段，應加裝減振或緩沖裝置。

防腐與防護

• 視現場環境，管道外表面宜采取防腐涂層、鍍鋅或包覆防腐層等措施，特別是室外或潮濕、鹽霧環境。

• 內防腐處理應在必要時進行，尤其是化學滅火劑或存在腐蝕性雜質時。

五、連接、閥門與密封要求

連接方式

• 常用連接方式包括法蘭連接、螺紋連接、焊接連接和快速接頭。對于承壓主干線，優先采用焊接或法蘭連接以確保強度與密閉性；對于分支或調整管路可適當采用螺紋或快速接頭。

• 法蘭、螺紋或接頭的材料與等級應與管道匹配，墊片材料應耐壓、耐氣體介質腐蝕，并保證在低溫或高溫下泄漏風險低。

閥門配置

• 系統應設置必要的控制閥、截止閥、止回閥、釋放閥及壓力釋放裝置等。閥門位置應便于操作、檢修與緊急關閉。

• 閥門應滿足設計壓力及介質兼容性要求，關鍵閥門應采用氣動或電動遠程控制并聯入消防聯動控制系統。

• 對于惰性氣體或FM-200等滅火劑，釋放閥門要確保動作可靠、響應時間滿足系統理論要求。

密封與泄漏控制

• 所有連接處應進行氦氣檢漏、氮?dú)饣蛩畨涸囼?yàn)以確認密封性。現場安裝完畢后需進行整系統密閉性檢測并記錄數據。

• 對可能發生微小泄漏的部位應采取補救措施（更換密封墊、重新緊固或重焊），并在運行中設定泄漏監測與報警。

六、承壓、強度與安全裕量

設計壓力與試驗壓力

• 管道及配件的設計壓力應不低于滅火系統的最高工作壓力并留有適當安全裕量。通常應按規范規定選取材料與壁厚，計算并驗證屈服強度與極限強度。

• 所有管道需經過靜壓試驗（如1.5倍設計壓力或按規范要求），并記錄壓力維持時間與是否有泄漏、塑性變形等異常。

疲勞與溫度影響

• 長期壓力循環、溫度變化及環境因素可能引發疲勞破壞。設計時需考慮熱膨脹、收縮、振動以及地震荷載等影響，并采取補償器、柔性接頭或伸縮裝置。

• 在低溫環境（例如液態儲存或低溫釋放）下，應選擇低溫韌性材料并驗證低溫抗脆性能。

安全保護裝置

• 系統應配備必要的安全閥、泄壓口或旁通回路，避免因管網堵塞或閥門故障導致局部過壓。

• 在關鍵部位設置壓力監測點并聯入消防控制系統，實現實時監測與遠程報警。

七、流體力學、阻力計算與調配設計

流量與壓力損失計算

• 設計應以確保噴嘴在釋放瞬間及整個釋放階段均能獲得足夠流量與壓力為目標。需對管網進行水力計算或氣體流動仿真，考慮摩擦阻力、局部阻力（彎頭、閥門、分支）及瞬態沖擊（沖擊波）等影響。

• 對于瞬時釋放的高壓氣體系統，應進行瞬態分析（壓力波傳播、回流、反射）以評估可能的超壓或欠壓情況，并以此優化管徑與閥門動作策略。

流速控制

• 管內流速不宜過高以避免噪聲、振動與局部侵蝕，也不宜過低以免輸送延遲。常見經驗值與規范推薦應結合具體設計進行選擇。

• 對于長距離輸送或多支路分配，需采用合理分配器（匯流箱）與合適的管徑級配，保證各保護區噴嘴能按設計分配滅火劑。

管網平衡與分區設計

• 大型復雜系統應進行分區設計，采用分配閥與隔斷閥，使滅火劑能優先保障關鍵區域，并在必要時實現分區釋放以節約滅火劑資源。

• 管網平衡工作需通過模擬計算、實測校核以及現場調試共同完成。

八、噴嘴的類型、性能與布置要求

噴嘴類型

• 根據滅火劑性質與保護對象不同，噴嘴類型可分為：全淹沒型噴嘴、定向噴射型噴嘴、擴散式噴嘴、脈沖噴嘴及特殊混合噴嘴等。選擇應考慮噴射角度、噴射距離、霧化形式（若適用）、排放量及布置密度。

• 對于氣體滅火，多采用擴散式或定向噴嘴以保證氣體能夠迅速、均勻分布在保護區。

性能指標

• 噴嘴需具備穩定的流量系數（Cv或Kv）、可靠的開啟壓力與流通特性，且在設計壓力范圍內能保持一致的噴射分布。

• 噴嘴應耐壓、耐腐蝕，并能在低溫或高溫環境下可靠工作。材料與制造精度影響噴嘴噴霧/噴射特性，應選擇符合規范并有檢驗報告的產品。

布置與間距

• 噴嘴布置應基于保護區幾何形態、障礙物分布、氣流路徑及滅火試驗數據。常見原則包括：保證噴嘴覆蓋所有保護空間、避免盲區、噴嘴對著設備關鍵部位并兼顧氣體擴散路徑。

• 噴嘴間距、距頂棚高度及距障礙物距離應符合規范與試驗結果，必要時通過CFD仿真或模型試驗優化布置。

• 噴嘴的安裝方向與安裝高度對氣體分布影響重大，需按設計圖紙精確安裝并標注方向。

防堵塞與維護便捷

• 噴嘴應設計或安裝防塵罩、過濾器或維護口，以防止灰塵、雜質進入導致噴射性能降低。

• 噴嘴應便于拆卸和更換，便于定期檢查外形和流通孔徑。

九、安裝、調試與試驗要求

安裝管理

• 安裝前應進行工廠出廠檢驗和材料復核。現場安裝應嚴格按照設計文件與規范要求進行，重要焊縫與連接處需經檢測。

• 施工過程中應保持管內清潔，防止焊渣、金屬屑或異物殘留，必要時進行清洗與吹掃。

調試步驟

• 系統初次調試應包括靜壓試驗、泄漏檢測、閥門動作測試、控制系統聯動測試以及噴嘴排放狀態的檢查。

• 需進行滅火劑釋放模擬試驗或局部試驗（在安全與允許范圍內）以驗證噴嘴分布與滅火覆蓋效果。對易損或關鍵保護區，建議開展現場滅火效果的驗證試驗或數值模擬驗證。

驗收標準

• 驗收應依據項目設計要求與相關規范，檢查項目包括管道材質與規格、焊縫與接頭質量、支撐與固定、閥門與控制裝置、密封性試驗、系統聯動功能、噴嘴安裝位置與方向等。

• 所有試驗與檢測應有完整記錄與報告，不合格項目應返工整改并復驗直至合格。

十、檢測、維護與運行管理

定期檢測

• 管道與噴嘴應納入定期檢測與維護計劃，包括但不限于：外觀檢查、支架緊固檢查、腐蝕情況評估、閥門動作與密封性檢測、壓力表與監測儀表校驗、噴嘴通暢性檢查等。

• 建議至少每年進行一次全面檢查，關鍵部位或高風險環境需加密檢查頻率，且在每次系統動作或試驗后進行跟蹤檢查。

清潔與防堵

• 對于存在粉塵或易堵塞風險的系統，應定期清潔濾網與噴嘴，必要時采用專用工具或更換噴嘴以恢復性能。

維護記錄與故障響應

• 建立完整的維護檔案，記錄每次檢查、試驗、維修、更換部件與異常事件，形成可追溯的維護歷史。

• 建立應急響應流程，當發現泄漏、閥門失靈、噴嘴堵塞或控制系統異常時，應立即按流程響應并按需進行隔離、修復與復驗。

十一、特殊環境與工程實例注意事項

低溫或高溫環境

• 在極端溫度環境中，應選用低溫或高溫等級適配的材料與密封件，并在設計中考慮因溫差引起的熱應力和密封失效風險。低溫釋放的氣體可能導致局部結冰或脆裂，需采取相應防護措施。

海上或沿海環境

• 鹽霧腐蝕嚴重，應優先選用不銹鋼或經強化防腐處理的材料，支架與緊固件需采用耐海洋環境材料，且增加防腐維護頻次。

高潔凈或電子設備環境

• 對于機房、數據中心等高潔凈場所，管道與噴嘴安裝應盡量避免產生粉塵，同時噴嘴噴射特性應保證不會對精密設備造成沖擊或局部冷凝。必要時采用專門為此類場所設計的低沖擊噴嘴。
